    ■排水用鋳鉄（L型）改修工事用
    　軟質塩ビ製（色：グレー）

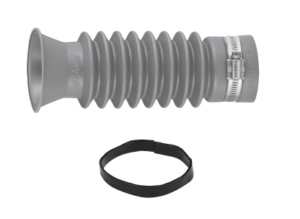

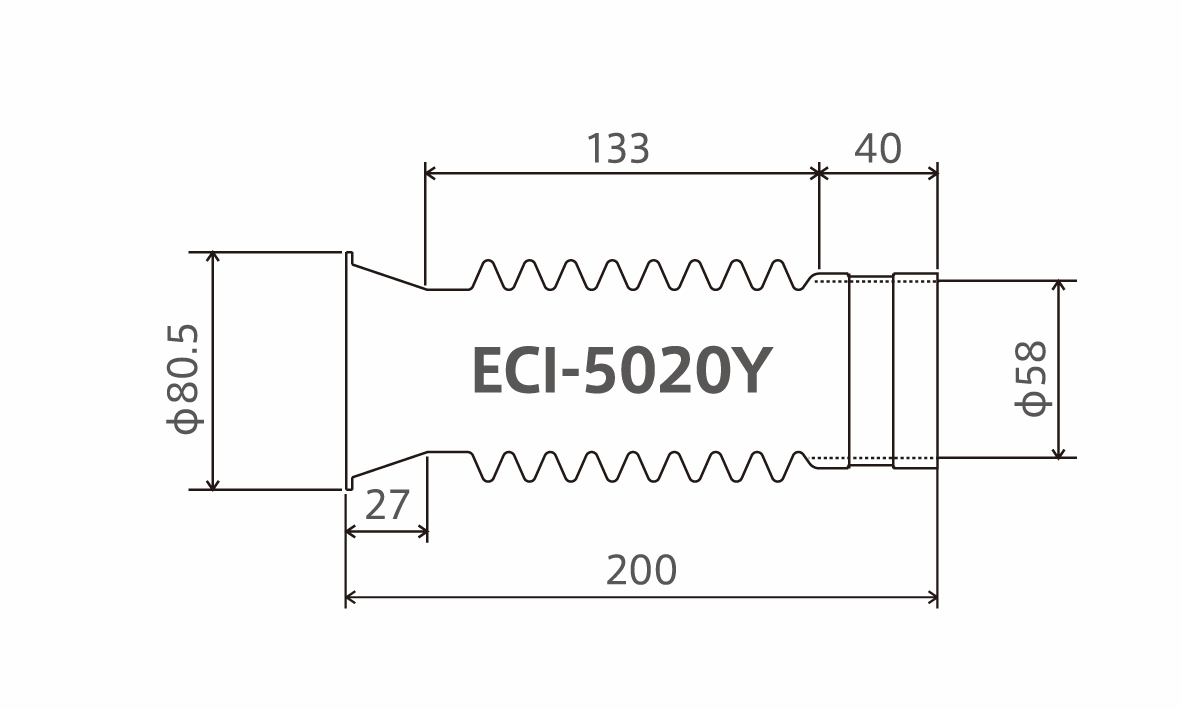

    ECI-5020Y

    50φ排水用鋳鉄管
    （L型）×200㎜

    		 入　数　：20
    定　価　：￥6,776（税込）
    梱包単価：￥135,520（税込）

    承認図

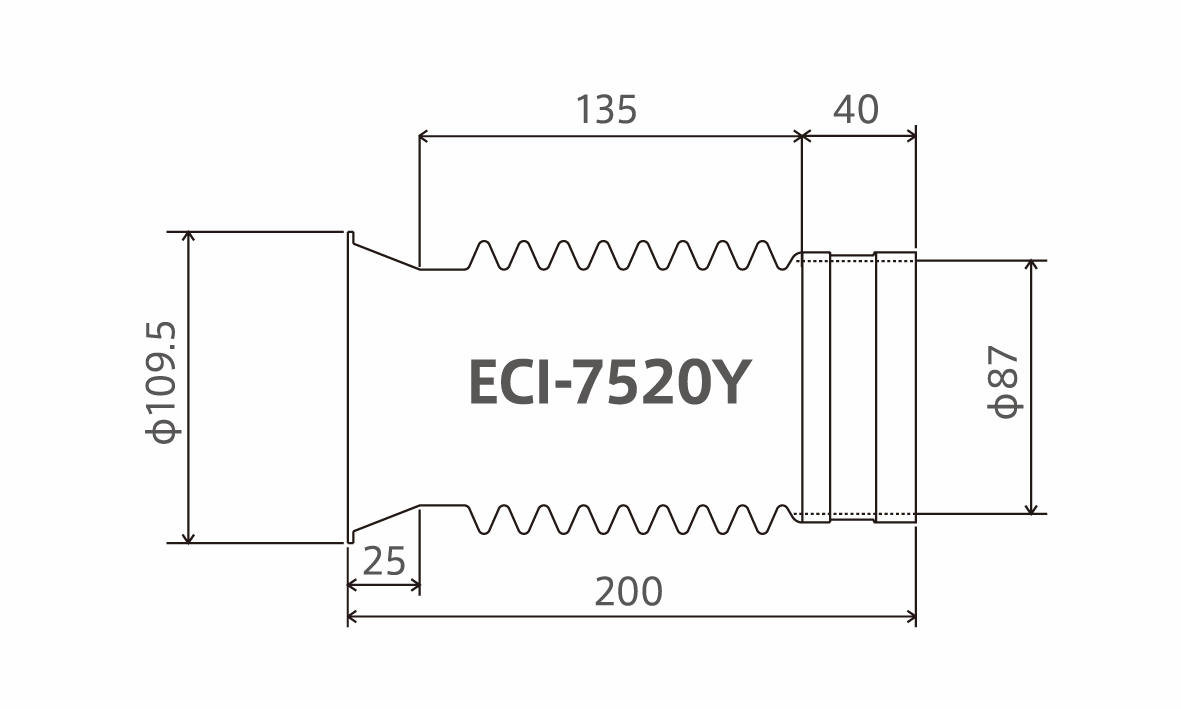

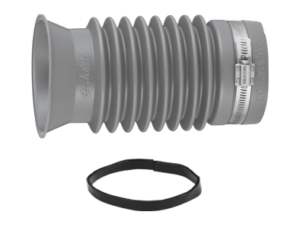

    ECI-7520Y

    75φ排水用鋳鉄管
    （L型）×200㎜

    		 入　数　：20
    定　価　：￥7,986（税込）
    梱包単価：￥159,720（税込）

    承認図



    ■施工例

    ① ② ③

    ●ECI-5020Y～7520Y

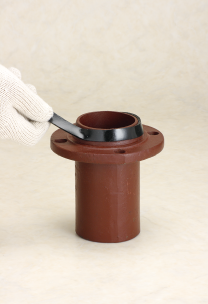

    ①既存の鉛管を取り外し、鋳鉄管のフランジ接合部はめ込み斜面にPシールを取り付けてください。

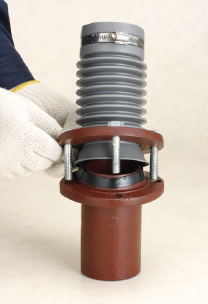

    ②接続する排水管にバリ突起物が無いことを確認しイージョイントにフランジを取り付け、
    　鋳鉄管のボルトの穴芯を確認して押し込むように突き当てボルトを均等に締めて固定してください。

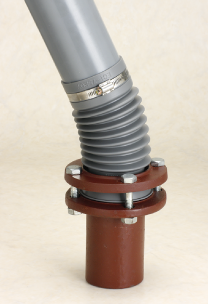

    ③イージョイントの突き当て部まで排水管を差し込んでステンレスバンドを締め固定してください。
    　塩ビ管との接続は塩ビ用接着剤を塗布し接続してください。

    ※Pシールガスケットはφ50、φ75兼用です。
    ※接続は無理な曲げと引っ張り配管は避けて、20㎜前後締めて接続してください。
