完成図・納入仕様書の表紙はコチラ

    ■管と管の接続用
    　軟質塩ビ製（色：グレー）

    ※高圧洗浄・配管鋼線での引き回し洗浄の際はイージョイント本体を避けて行ってください。

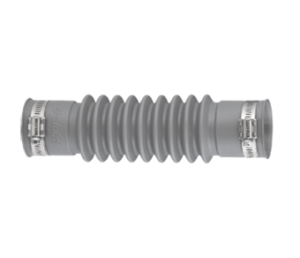

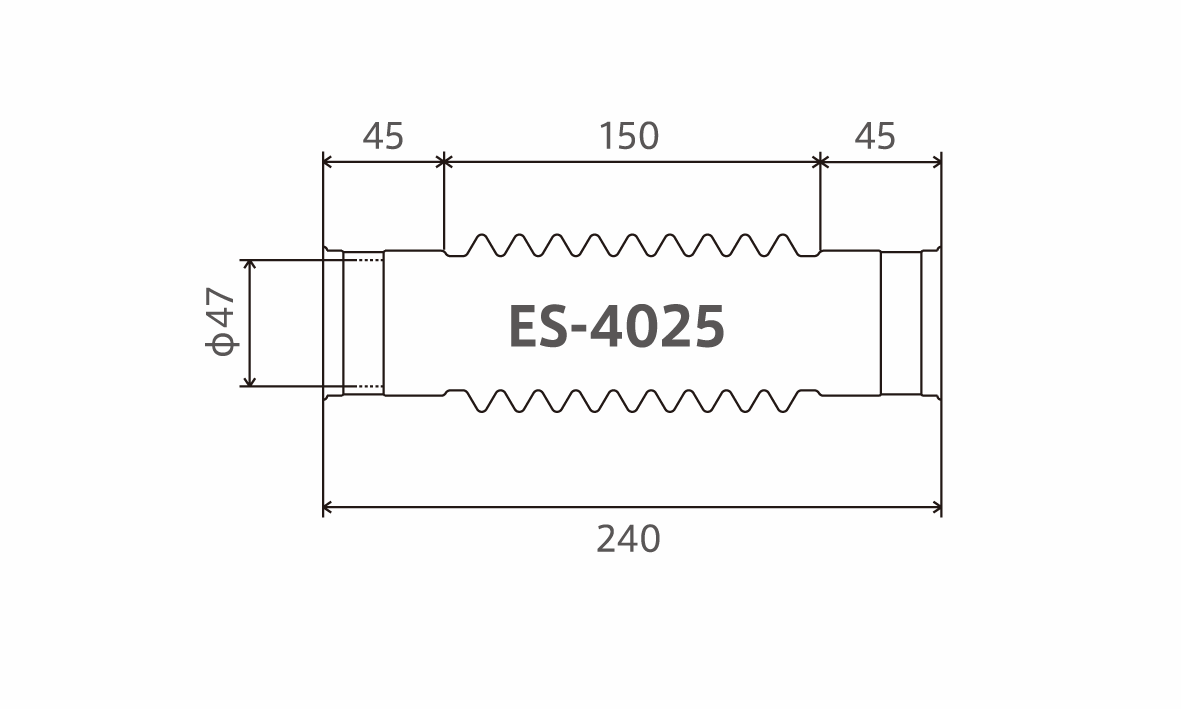

    ES-4025

    40φ×240㎜～190㎜

    		 入　数　：20
    定　価　：￥3,509（税込）
    梱包単価：￥70,180（税込）

    承認図

    ES-5015

    50φ×150㎜～130㎜

    		 入　数　：20
    定　価　：￥3,520（税込）
    梱包単価：￥70,400（税込）

    承認図

    ES-5020

    50φ×200㎜～150㎜

    		 入　数　：20
    定　価　：￥3,751（税込）
    梱包単価：￥75,020（税込）

    承認図

    ES-5025

    50φ×250㎜～200㎜

    		 入　数　：20
    定　価　：￥3,751（税込）
    梱包単価：￥75,020（税込）

    承認図

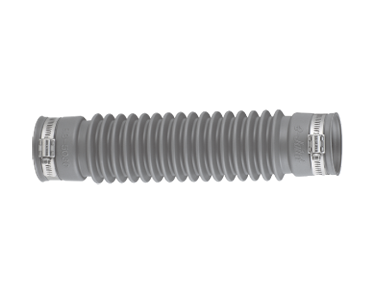

    ES-5030

    50φ×300㎜～250㎜

    		 入　数　：20
    定　価　：￥4,114（税込）
    梱包単価：￥82,280（税込）

    承認図

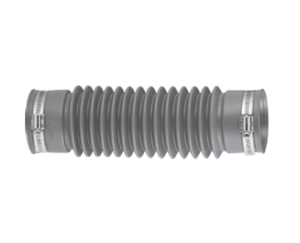

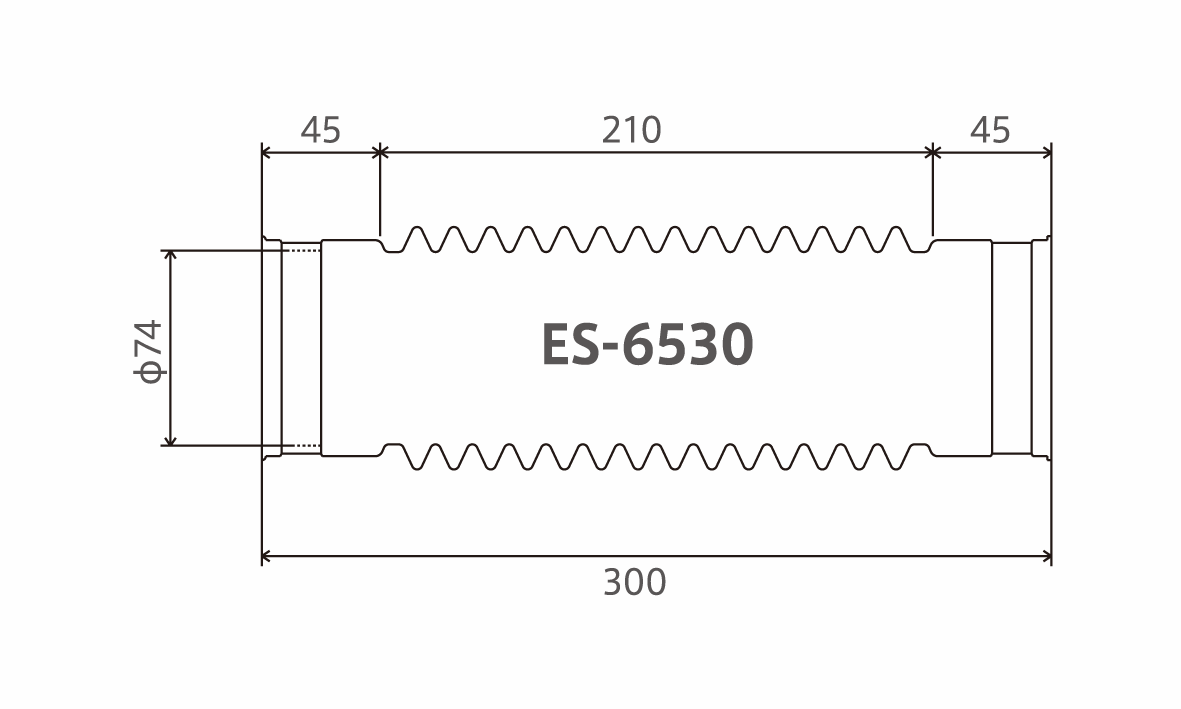

    ES-6530

    65φ×300㎜～250㎜

    		 入　数　：20
    定　価　：￥5,566（税込）
    梱包単価：￥111,320（税込）

    承認図

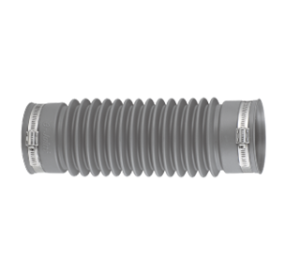

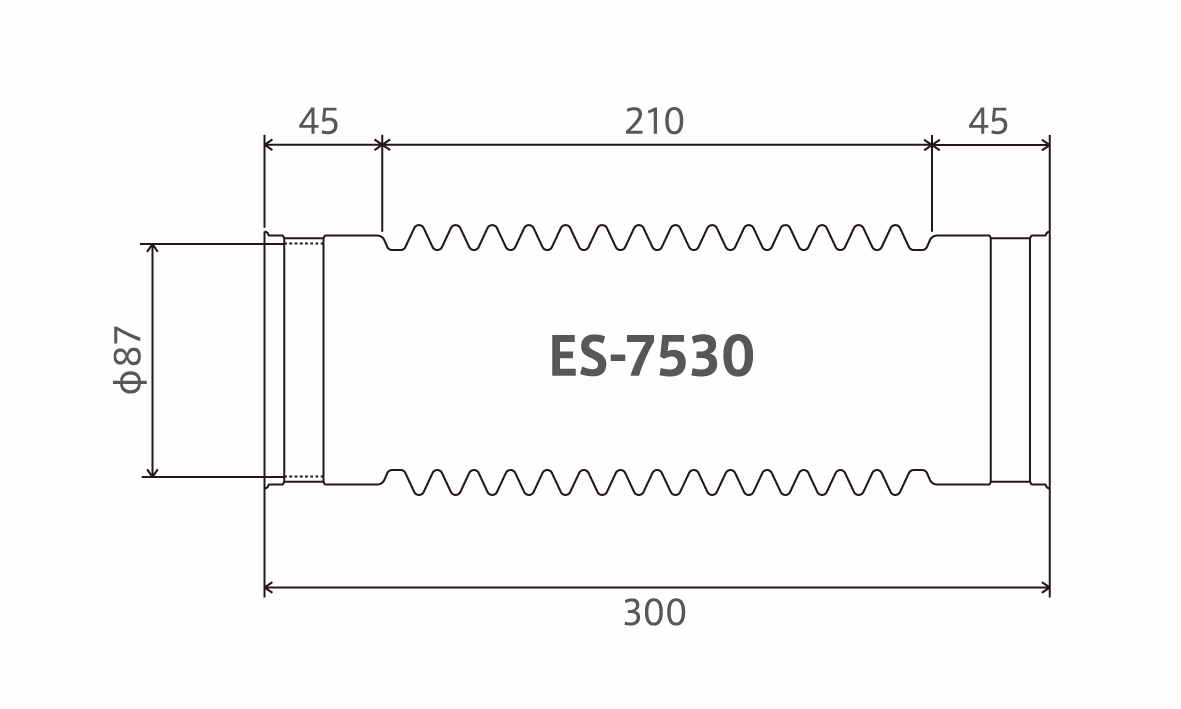

    ES-7530

    75φ×300㎜～250㎜

    		 入　数　：15
    定　価　：￥5,808（税込）
    梱包単価：￥87,120（税込）

    承認図

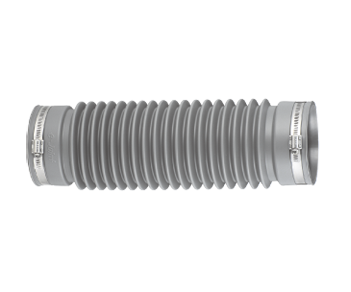

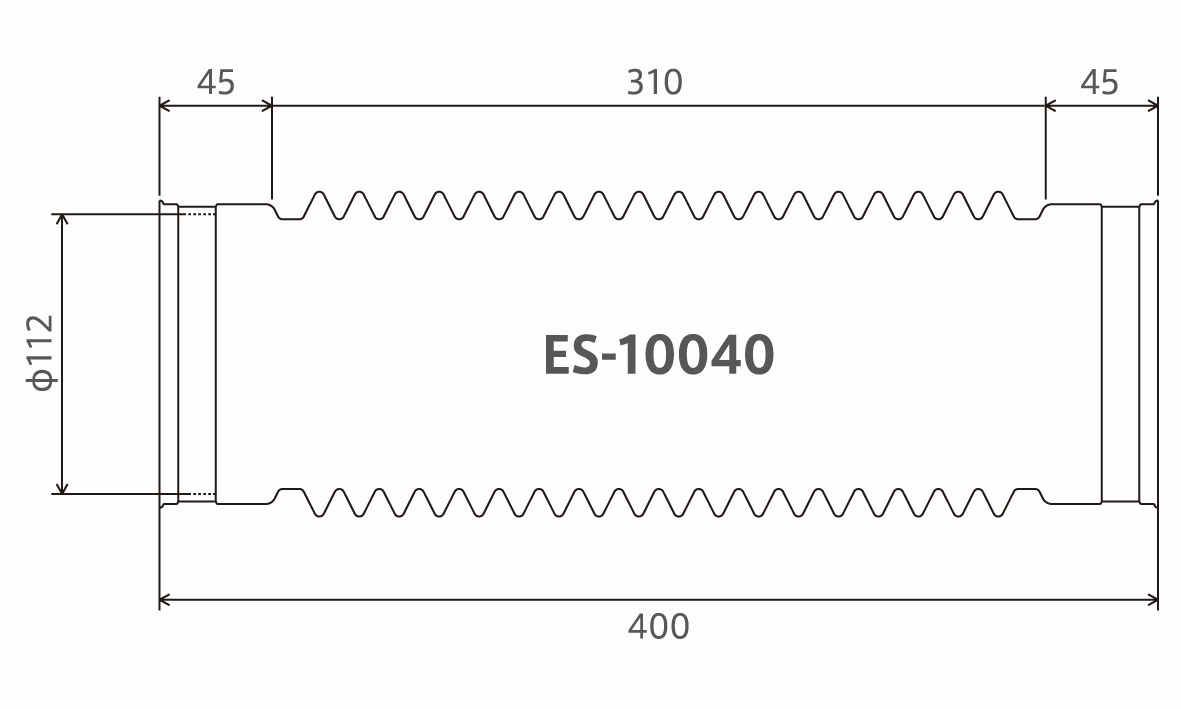

    ES-10040

    100φ×400㎜～350㎜

    		 入　数　：8
    定　価　：￥7,502（税込）
    梱包単価：￥60,016（税込）

    承認図

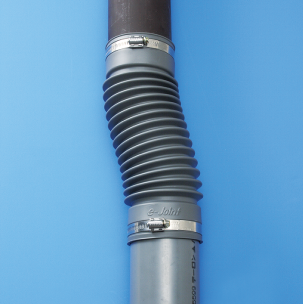

    ■施工例

    管と管の接続

    ●ES-4025～10040
     ①塩ビ管との接続はバリ突起物が無いことを確認し、塩ビ管用接着剤を塗布してから
    　イージョイントの突き当りまで差し込んでステンレスバンドで締め固定してください。
    ②配管は吊りバンド等で支持して接続箇所に無理な力がかからないように固定してください。

    ※接続は無理な曲げと引っ張り配管は避けて、20㎜前後縮めて接続してください。
